Las bombas Gorman-Rupp Roto-Prime® series RD y RS están diseñadas para productos petrolíferos, petroquímicos y solventes, proporcionando cebado automático y positivo para asegurar una transferencia y descarga de combustible eficiente.
Las bombas Roto-Prime® cuentan con una bomba de paletas de capacidad variable incorporada que elimina rápidamente el aire y el vapor, lo que las hace ideales para aplicaciones de carga, descarga y purga de mangueras en transporte.
El diseño Roto-Prime® de Gorman-Rupp garantiza una transferencia de combustible ininterrumpida al evacuar automáticamente el aire y el vapor de la línea de aspiración durante el cebado o cuando se forman bolsas de vapor:
Disponible en dos estilos

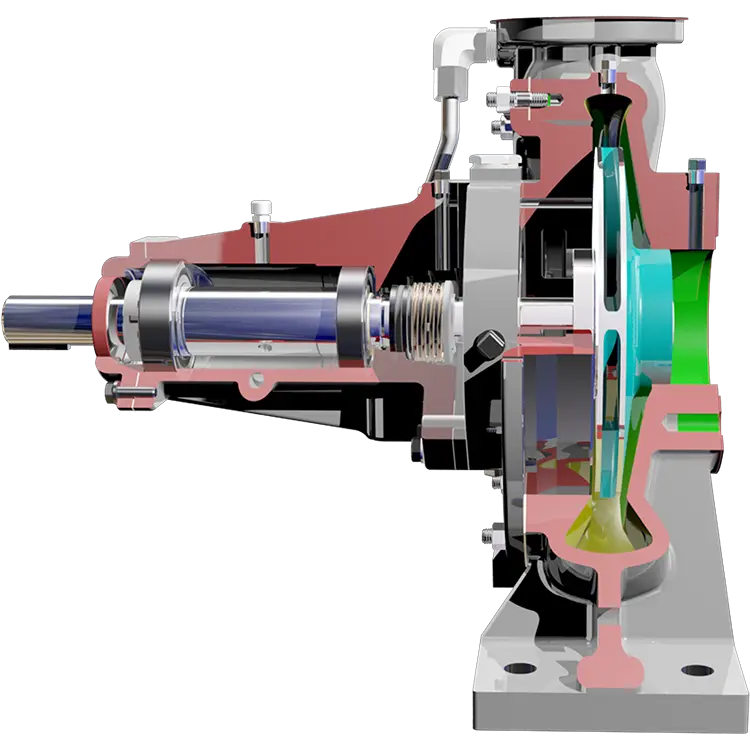

Una bomba Roto-Prime® combina dos tecnologías de bombeo en una sola unidad: una bomba de rodete de desplazamiento variable para el cebado y una bomba centrífuga para la transferencia de líquidos. Durante la puesta en marcha, la bomba de rodete evacúa el aire y el vapor de la tubería de aspiración y el cuerpo de la bomba. Una vez que se establece el flujo de líquido y se construye la presión de impulsión, la bomba de rodete cambia automáticamente a modo neutral, dejando que la bomba centrífuga maneje la transferencia de líquidos con rendimiento completo. Este diseño se ha desarrollado específicamente para productos petroleros, petroquímicos y disolventes.
Cuando hay aire o vapor presente en la puesta en marcha, o cuando se pierde la aspiración durante el bombeo, la bomba de rodete de desplazamiento variable se activa automáticamente. Extrae aire a través de los orificios de equilibrio del rodete y la tapa de cuerpo, luego lo descarga a través de tuberías hacia la brida de impulsión de la voluta. Una válvula integral de cebado previene que el aire regrese al lado de aspiración. Una vez que la bomba centrífuga construye suficiente presión de impulsión, la contrapresión hidráulica empuja la corredera móvil de la bomba de rodete a modo neutral. La bomba de rodete permanece en modo neutral hasta que el aire o el vapor vuelven a entrar en el sistema, momento en el cual se reactiva automáticamente.

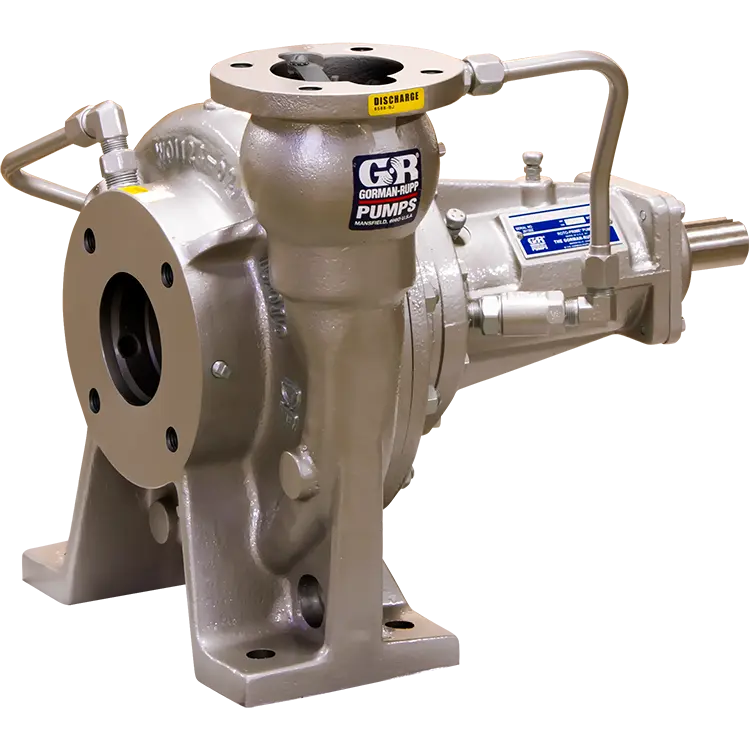

La serie RS utiliza un diseño de voluta simple y funciona a una velocidad máxima de 1750 rpm, lo que la hace adecuada para aplicaciones estándar de transferencia de productos petroleros. La serie RD cuenta con un diseño de doble voluta y funciona a velocidades de hasta 3450 rpm, proporcionando mayor altura manométrica para aplicaciones que requieren mayor presión de impulsión. Ambas series comparten la misma tecnología de cebado Roto-Prime® y están disponibles en múltiples tamaños.
Serie RS: RS2 (3″ x 2″) hasta 305 GPM / 19 l/s, altura manométrica máxima 88′ / 27 m. RS3 (4″ x 3″) hasta 720 GPM / 45 l/s, altura manométrica máxima 136′ / 42 m. RS5 (6″ x 5″) hasta 1480 GPM / 93 l/s, altura manométrica máxima 156′ / 48 m. Serie RD: RD2 (3″ x 2″) hasta 324 GPM / 20 l/s, altura manométrica máxima 280′ / 85 m. RD3 (4″ x 3″) hasta 690 GPM / 44 l/s, altura manométrica máxima 276′ / 84 m. RD4 (6″ x 4″) hasta 930 GPM / 59 l/s, altura manométrica máxima 390′ / 119 m.
No. Las bombas Roto-Prime® pueden cebar desde un cuerpo completamente seco. La bomba de rodete de desplazamiento variable evacúa el aire y el vapor sin requerir líquido prefabricado. En condiciones favorables, una tubería de aspiración seca de 100 mm con presión de impulsión cero puede cebarse aproximadamente en 6 segundos por metro de longitud de tubería de aspiración.

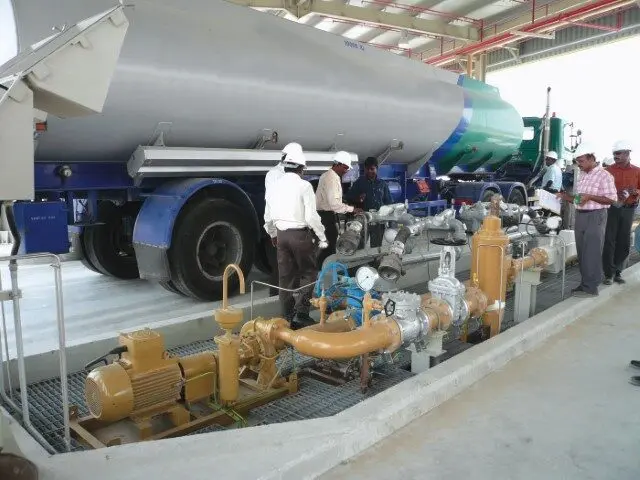

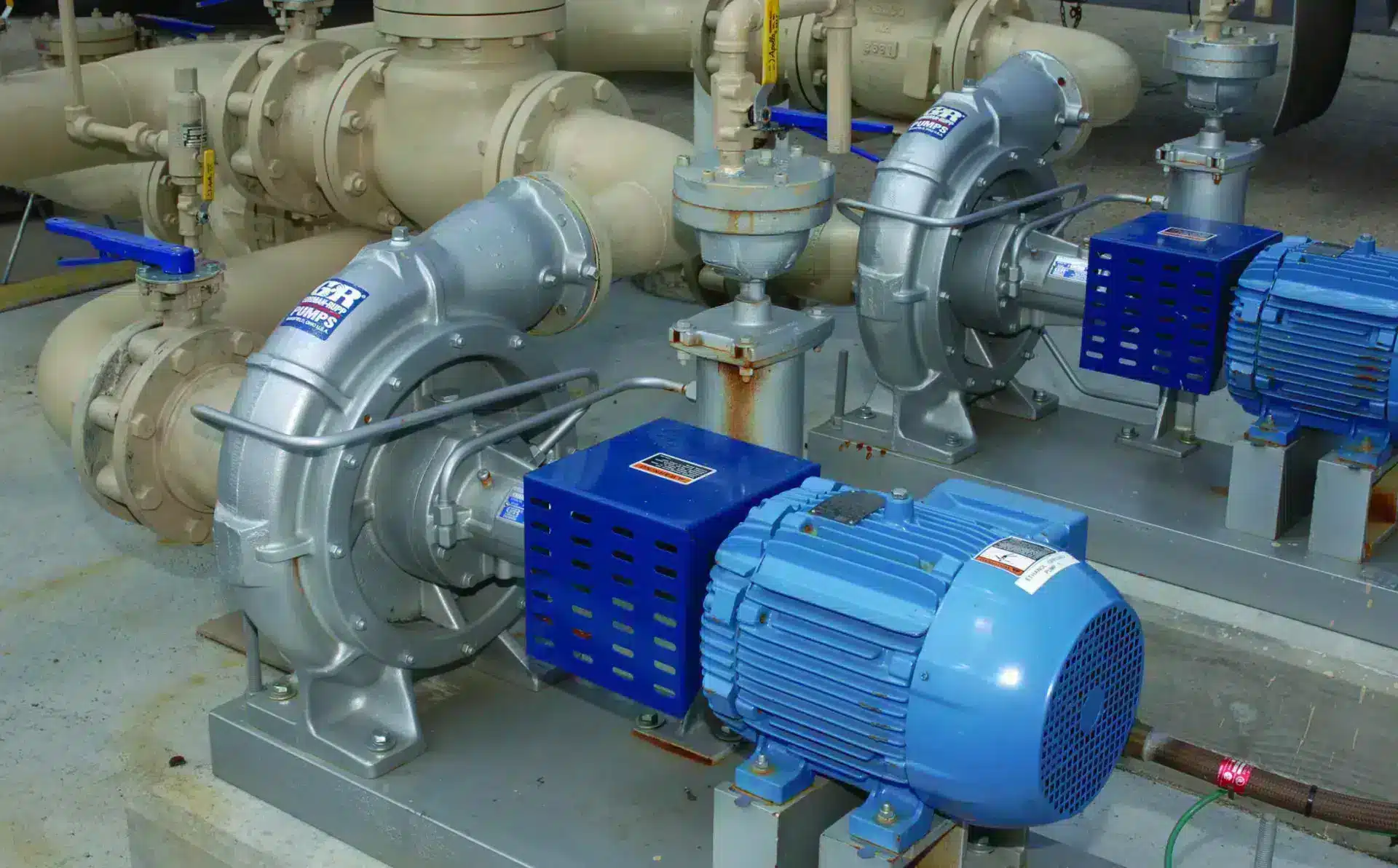

Las bombas Roto-Prime® están diseñadas para aplicaciones de transferencia de productos petroleros y petroquímicos, incluyendo instalaciones de almacenamiento a granel, sistemas de reabastecimiento de aeropuertos, operaciones militares y depósitos de combustible, procesamiento de hidrocarburos, y carga o descarga de vehículos de transporte y vagones de ferrocarril. El diseño con cebado asistido también elimina eficazmente el producto de la tubería de aspiración, reduciendo los derrames de líquidos volátiles.
La construcción estándar incluye carcasas de fundición dúctil o acero fundido con rodete de aluminio y eje de acero o acero inoxidable. Se proporciona como estándar un cierre mecánico de fluorocarbono. Los materiales opcionales incluyen rodetes de bronce, ejes y accesorios de acero inoxidable, rotores de fundición para la bomba de cebado, y cierre mecánico especializado para formulaciones específicas de líquido. Los materiales opcionales deben discutirse con su ingeniero de aplicaciones para adaptar la bomba al medio específico que se va a bombear.
Hay varios accesorios disponibles como opcionales: una válvula de purga de aire (GRP33-08) para un cebado confiable contra alturas estáticas moderadas a altas; ejes y accesorios de acero inoxidable para resistencia a la corrosión; rodetes de bronce para compatibilidad con ciertos productos petroleros; bridas complementarias para conexiones de tuberías simplificadas; válvulas de retención oscilante para prevenir reflujo; y cierre mecánico especializado para formulaciones específicas de líquido incluyendo etanol de alta concentración. Todos los accesorios son opcionales y deben seleccionarse en función de los requisitos de la aplicación.
La bomba de rodete de desplazamiento variable elimina bolsas de vapor del sistema sin quedar bloqueada por vapor. Cuando el vapor entra en la tubería de aspiración o en el cuerpo de la bomba durante la operación, la bomba de cebado se reactiva automáticamente, evacuando el vapor y restaurando el flujo normal de líquido. Esto hace que las bombas Roto-Prime® sean particularmente adecuadas para la transferencia de líquidos volátiles, donde el vapor puede estar presente intermitentemente.
Gorman-Rupp Europe proporciona apoyo en ingeniería de aplicaciones para selección de bombas, dimensionamiento de sistemas y asesoramiento sobre configuración desde sus instalaciones europeas. El apoyo de productos incluye manuales de operación y mantenimiento, hojas de datos de especificaciones, curvas de prestaciones y dibujos de contorno en formatos PDF y CAD. Las garantías cubren hasta 60 meses. Los repuestos, servicio y capacitación están disponibles a través de una red de distribuidores especializados en toda Europa.
